MANUAL EM PDF

HORIMETRO E TOTALIZADOR  DIGITAL THP-CH
CONTADOR DE IMPULSOS (CONTATO SECO)
Fechando a entrada de contagem (SIGNAL INPUT), o
display irá incrementar* ou decrementar** uma unidade
a cada pulso recebido continuamente.
*Entrada UP/DOWN aberta.
**Entrada UP/DOWN fechada
CONTADOR DE IMPULSOS (TENSÃO)
Aplicando tensão na entrada de contagem (SIGNAL
INPUT), o display irá incrementar uma unidade a cada
pulso recebido continuamente.
RESET
Com o reset acionado o aparelho zera a contagem
indicada pelo display. O aparelho possui duas formas
de reset: Remoto e frontal]
REMOTO
Quando fechamos a entrada (RESET).
FRONTAL
O reset frontal é configurado através da chave SW1,
podendo ele ser habilitado ou desabilitado como
mostrado na figura abaixo:

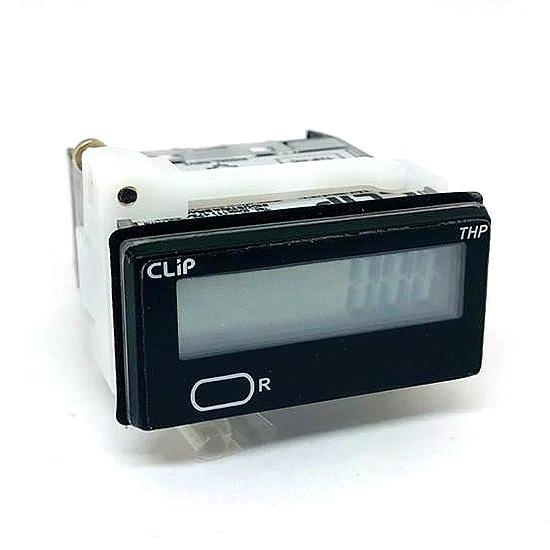

DESCRITIVO
Os contadores da série THP apresentam uma tela LCD de 8
dígitos. O tamanho compacto permite uma fácil instalação
em espaços apertados e a bateria de lítio incorporada
permite que a unidade funcione sem fontes de alimentação
externas. Os modos de operação de contagem são
decrescentes e crescentes. As entradas podem ser tensão,
contado seco ou tensão universal CA/CC.
ESPECIFICAÇÕES GERAIS
?? Display LCD de fácil visualização com 8 dígitos
?? Leitura permanente (não requer alimentação externa)
?? Contagem crescente e decrescente (Somente THP-11-CC)
?? Contagem por contato seco ou por tensão (especificar)
?? Reset remoto por contato seco
?? Reset Frontal configurável
?? Alta imunidade a interferências
?? IP 66 (frontal)

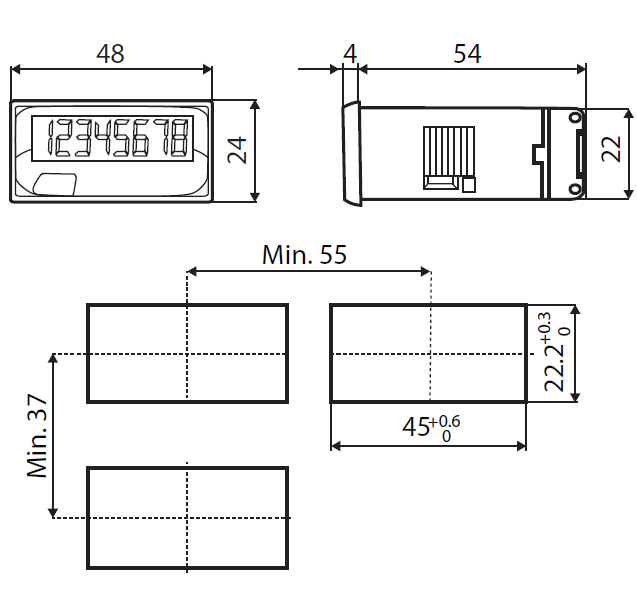

?? Caixa 24 x 48 mm
APLICAÇÕES
?? Embaladeira
?? Medidor de comprimento
?? Medidor de vazão
?? Registro de operações de maquinas
?? Contagem em geral
